Ketibaan Baru – Mesin Pembaikan Die Cincin Berpaten Baharu

Ketibaan Baru – Mesin Pembaikan Die Cincin Berpaten Baharu

Pandangan:252Masa Terbitan: 2023-03-17

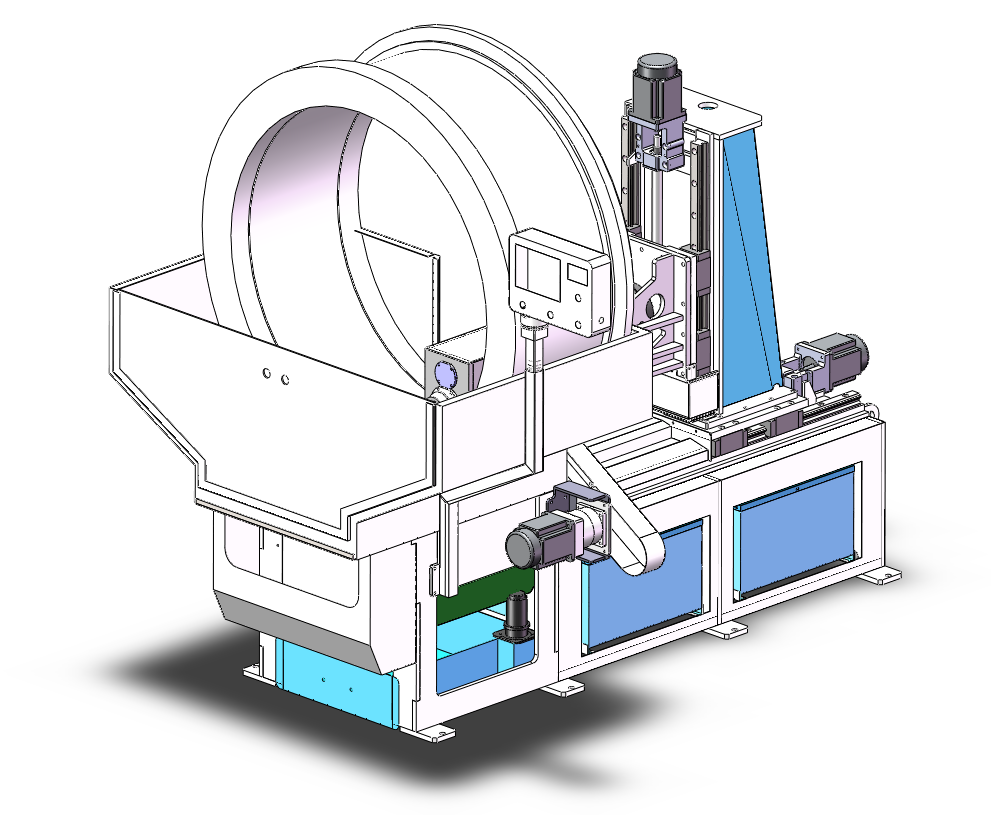

Ketibaan Baru – Mesin Pembaikan Die Cincin Berpaten Baharu

 微信图片_202303030858041

Permohonan:

Terutamanya digunakan untuk membaiki chamfer dalam (mulut suar) cincin die, membulatkan permukaan kerja dalaman yang cacat, melicinkan dan membersihkan lubang (lulus makan).

微信图片_202303030859044



Kelebihan daripada jenis lama

1. Lebih ringan, lebih kecil dan lebih fleksibel

2. Lebih penjimatan kuasa

3. Satu reka bentuk kedudukan kerja, tidak perlu menukar kawasan semasa pembaikan.

4. Sokongan untuk berbilang bahasa

5. Kos efektif yang tinggi

6. Sesuai untuk membaiki kebanyakan cincin mati di pasaran



 微信图片_20230303085804

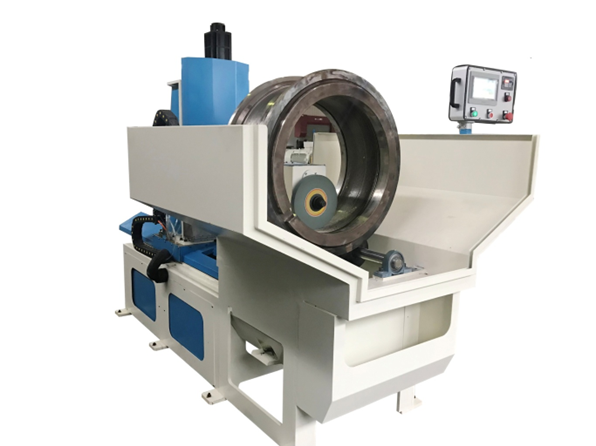

Fungsi Utama

 1. Membaiki lubang panduan cincin die
 2. Pengisaran permukaan kerja dalaman cincin die
 3. pembersihan lubang (passing feeding).


Saiz cincin die yang tersedia

Diameter dalam ≧ 450mm
Diameter luar ≦ 1360mm
Lebar muka berfungsi ≦ 380 mm, jumlah lebar ≦500 mm
  Skop diameter lubang pemprosesan Φ 1.0 mm≦Diameter lubang chamfering≦Φ5.0 mm
 Φ 2.5 mm≦Pembersihan≦ Φ 5.0 mm(≦Φ2.0 tidak disyorkan)
 Ring die skop pengisaran Diameter dalam ≧ 450mm
Kaedah pembelahan lubang lilitan cincin mati  Menyokong penghantaran geseran roda
 Bahasa sistem Standard = Bahasa Cina dan Inggeris Bahasa lain disesuaikan
 Mod operasi  Operasi automatik sepenuhnya




Kecekapan pemprosesan

 Chamfering:1.5s/lubang @ Φ3.0 mm lubang(tidak mengira masa membelah lubang di lilitan)
Pembersihan (Melalui penyusuan): bergantung pada kedalaman penyusuan, kelajuan pembersihan boleh dilaraskan
Pengisaran dalaman: kedalaman pengisaran maksimum ≦ 0.2 mm setiap kali
 Kuasa dan kelajuan gelendong  3KW, kawalan frekuensi kelajuan
 Bekalan kuasa  Talian 3 fasa 4, sediakan pengubah untuk voltan luar negara
 Dimensi Keseluruhan  Panjang * lebar * tinggi: 2280mm *1410mm *1880mm
 Berat bersih  lebih kurang1000 kg
